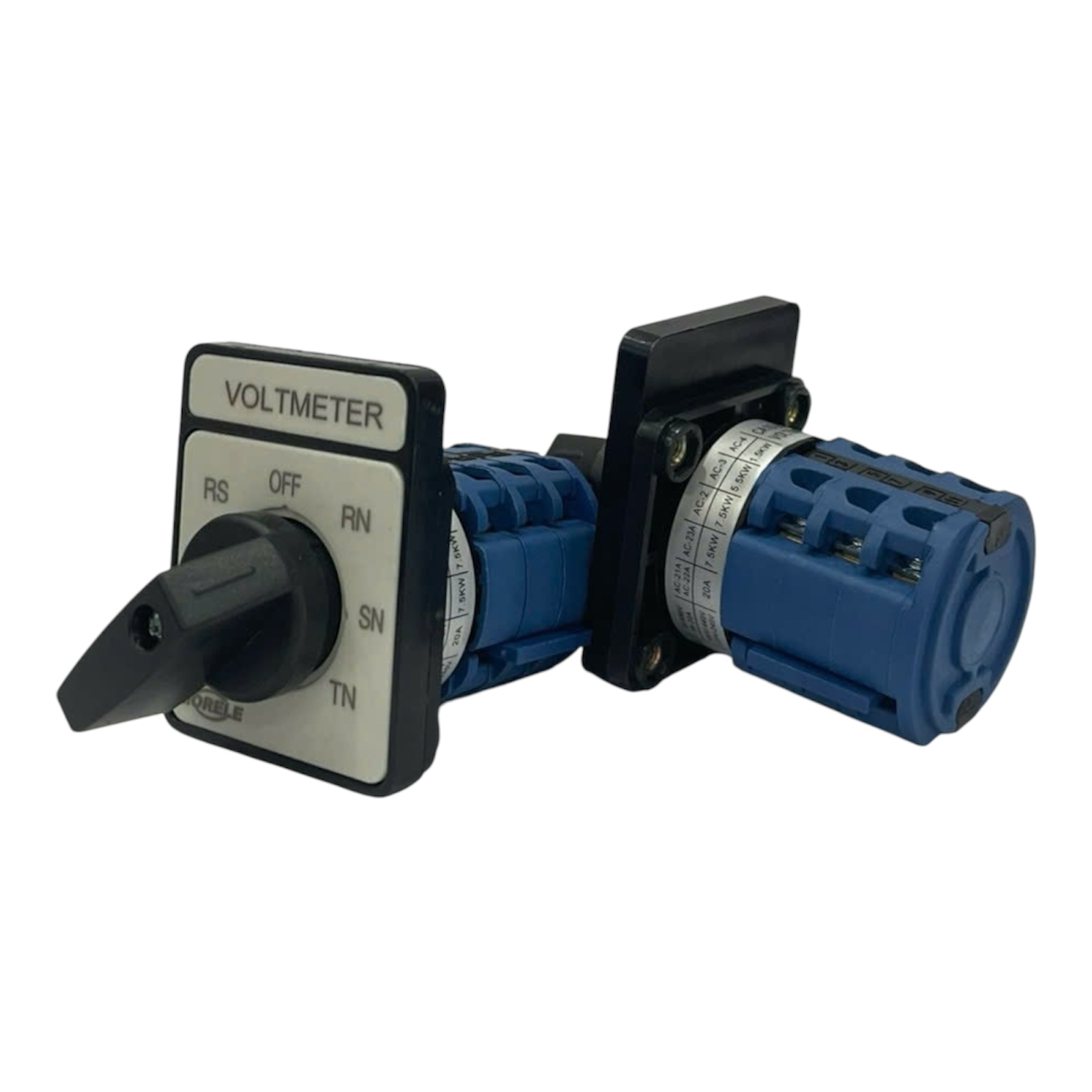

🔌 CÔNG TẮC CHUYỂN MẠCH VÔN KẾ MORELE ML-V****
-
Mã sản phẩm: ML-V****
-
Chức năng: Dùng để chuyển mạch đọc điện áp giữa các pha trong hệ thống điện 3 pha 4 dây, giúp đồng bộ với các loại vôn kế điện tử hoặc cơ khí để hiển thị chính xác điện áp từng pha.
-
Thương hiệu: Morele
-
Loại thiết bị: Công tắc chuyển mạch vôn kế
-
Xuất xứ: Trung Quốc
⚙️ HƯỚNG DẪN SỬ DỤNG
1. Cấu hình hệ thống
-
Công tắc được thiết kế cho hệ thống điện 3 pha 4 dây (R-S-T-N).
-
Hoạt động bằng cách luân phiên kết nối từng pha điện với đồng hồ vôn kế.
2. Đấu nối
-
Đầu vào: Kết nối 3 pha và dây trung tính (R, S, T, N) vào các cọc tương ứng phía sau công tắc.
-
Đầu ra: Một đầu ra đưa vào vôn kế điện tử hoặc vôn kế cơ.
⚠️ Lưu ý: Luôn ngắt nguồn trước khi đấu dây. Kiểm tra kỹ sơ đồ và điểm tiếp xúc để tránh đo sai hoặc gây hư hỏng.
3. Vận hành
-
Xoay núm vặn để chọn pha cần đo:
-
Vị trí 1: Đo điện áp dây T-R
-
Vị trí 2: Đo điện áp dây S-T
-
Vị trí 3: Đo điện áp dây R-S
-
Vị trí 4: OFF
-
Vị trí 5: Đo điện áp pha R-N
-
Vị trí 6: Đo điện áp pha S-N
-
Vị trí 7: Đo điện áp pha T-N
-
🔁 Việc xoay công tắc sẽ chuyển pha cấp điện áp đến đồng hồ vôn kế, giúp người vận hành dễ dàng kiểm tra điện áp từng pha một cách an toàn và nhanh chóng.
4. Bảo trì
-
Vệ sinh định kỳ bằng khăn khô hoặc chổi mềm.
-
Không dùng hóa chất hoặc nước để lau chùi thiết bị.
-
Kiểm tra định kỳ đầu nối tránh hiện tượng tiếp xúc kém.
